شبکه کردن HMI دلتا با اینورترپنتاکس

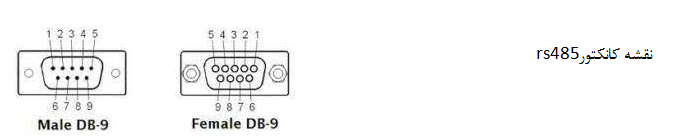

اتصال کانکتور rs485 اچ ام آی به پورت ۴۸۵ درایو از طریق مدباس

تنظیمات پارامترهای اینورتر پنتاکس:

 P0.02=2 ارتباط سریال

با این پارامتر سرعت انتقال بین HMI و اینورتر را روی ۹۶۰۰ بیت بر ثانیه تنظیم می کنیم Pd.00=6005

Baud rate

حالا وارد برنامه dop soft  میشوم

یک پروژه جدید ایجاد میکنم و در صفحه project wizard مدل مورد  نظر که در این جا

در مرحله بعدی com2 را انتخاب میکنیم که rs485را ساپورت کند

Manufactuer:delta

Series:Delta controller RTU

Interface:RS485

Data bot:8     stip bit:1   paroty bit:Even

Baud rate:9600

Plc station:1

Password:خالی باشد

در آخر finish  را می زنیم

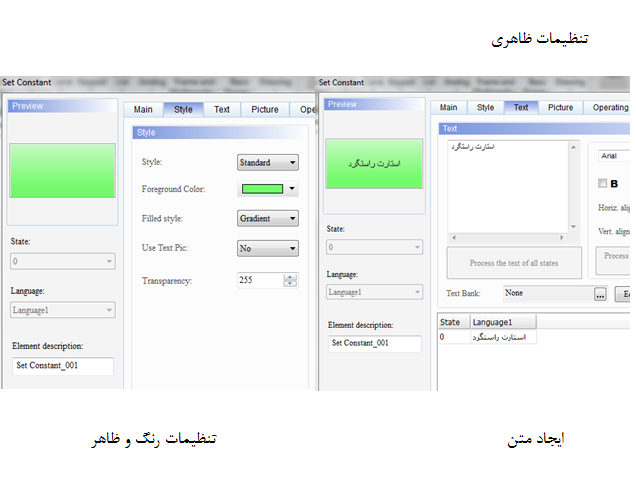

در این مرحله برای صادر کردن دستور استارت راستگرد(start forward) از set constant  استفاده میکنم

Element   >>  Button  >>  set constant

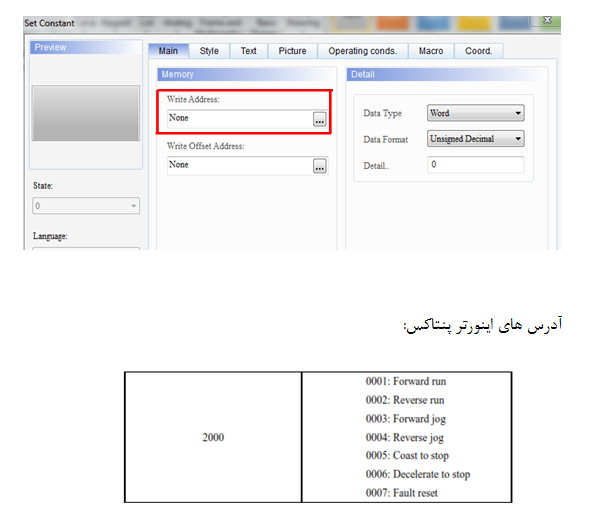

در این مرحله باید آدرس فروارد را بدهیم

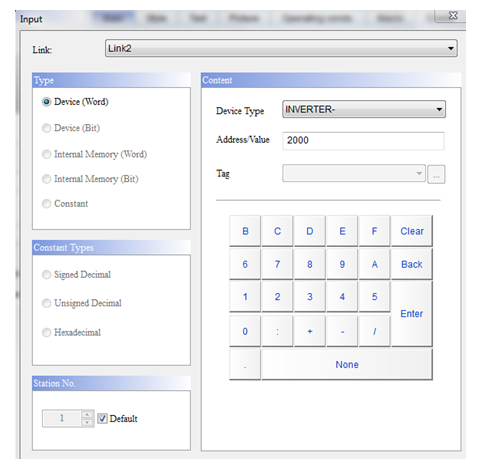

در این مرحله device را روی inverter تنظیم میکنیم و آدرس را ۲۰۰۰ تنظیم میکنیم .

detail  را برای forward روی عدد ۱تنظیم میشود

برای دادن فرکانس به اینورتر از طریق hmi

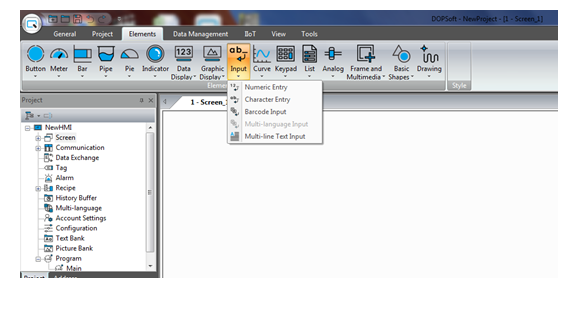

Element>>Input>>Numeric Entry

و آدرس را در قسمت write address عدد ۱۰۰۰  را وارد میکنیم

همانطور که در جدول آدرس ها آورده شده در آدرس ۱۰۰۰ رنج عدد ورودی باید بین ۱۰۰۰۰- و ۱۰۰۰۰+ باشد برای راحتی ارتباط کاربر یک ضریبی در قسمت گین وارد میکنیم که ۱۰۰۰۰ را تبدیل به فرکانس ماکزیمم کند

برای فرکانس ماکزیمم ۵۰ هرتز ضریب (Gain)  مورد نظر ۰.۰۰۵ می باشد

۱۰۰۰۰تقسیم بر فرکانس ماکزیمم= Gain

برای مشاهده فرکانس کار به صورت دیجیتالی از numeric display و برای نشان دادن فرکانس بخ صورت آنالوگ(عقربه ای) از ابزار Meter استفاده میکنیم و در قسمت Read address عدد ۱۰۰۱ را وارد میکنیم.
