بی متال ۰.۶۳ الی ۱ آمپر سری ۳ هیمل

Himel HDR3s251

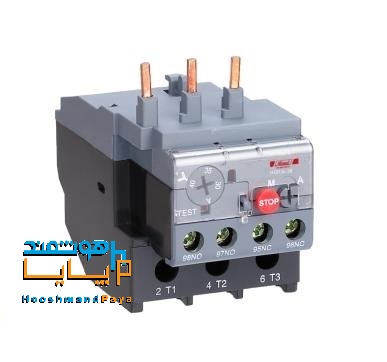

بی متال ۰.۶۳ الی ۱ آمپر سری ۳ هیمل از رله‌های محافظتی قوی ساخت شرکت هیمل در کشور چین می‌باشد. این بیمتال جهت حفاظت از موتور در برابر اضافه بار، اضافه جریان، قطعی یکی از فازهای ورودی و عدم تعادل فازها با استفاده از یک کناکتور جریان متناوب HDC3 استفاده می‌شود. محفظه بی متال ۰.۶۳ الی ۱ آمپر سری ۳ هیمل از جنس پلاستیک است و سایر اجزا داخل آن قرار می‌گیرند. در بالای آن شاخک‌های فلزی قرار دارند که به خروجی کنتاکتور متصل می‌شوند. دکمه توقف (stop) برای قطع کردن مدار تعبیه شده است. همچنین می‌توان از طریق پیچ‌های تنظیم آمپر، جریان مد نظر را در مدار تعیین کرد. نوع راه‌اندازی را نیز می‌توان از طریق پیچ انتخاب کرد. پیچ‌های ۹۵ و ۹۶ به عنوان کنتاکت بسته (NC) و پیچ‌های ۹۷ و ۹۸ نیز به عنوان کنتاکت (NO) باز عمل می‌کنند. بی متال ۰.۶۳ الی ۱ آمپر سری ۳ هیمل دارای سه ترمینال (T1,T2,T3) برای اتصال به مصرف کننده می‌باشد. پس از قطع مدار مدتی طول می‌کشد تا مدارهای فلزی خنک شوند. به همین دلیل برای تنظیم مجدد باید تا خنک شدن فلزها صبر کرد.

مشخصات فنی بی متال ۰.۶۳ الی ۱ آمپر سری ۳ هیمل

• سری: HDR3s
• جریان نامی: ۰.۶۳ تا ۱ آمپر
• کاربرد: حفاظت از موتور
• نوع: رله حفاظتی در برابر اضافه بار
• نحوه RESET: دستی و اتوماتیک
• نحوه کنترل: از طریق دکمه تست و توقف
• جریان حرارتی در هوای آزاد: ۵ آمپر
• جریان کاری:

1. ۱.۵۷ آمپر در ۲۳۰ ولت AC-15
2. ۰.۹ آمپر در ۴۰۰ ولت AC-15
3. ۰.۱۴ آمپر در ۲۳۰ ولت DC-13

• ولتاژ عایق: ۶۶۰ ولت
• ولتاژ مقاومت: ۶ کیلووات
• تعداد پل: ۳
• محدوده دمای کاری: ۵- تا ۴۰ درجه سانتی‌گراد
• محدوده دمای انبار: ۲۵- تا ۵۵ درجه سانتی‌گراد
• ارتفاع نصب: ۲۰۰۰ متر
• نوع استاندارد: IEC 60947-4-1
• درجه حفاظت: IP20
• درصد رطوبت: ۰ تا ۹۵
• ارتفاع: ۶۷ میلی‌متر
• عرض: ۴۵ میلی‌متر
• عمق: ۹۵ میلی‌متر

مزایای استفاده از بی متال

• جلوگیری از گرم شدن بیش از حد موتور
• دارای دکمه تست جهت عیب یابی
• امکان انتخاب محدوده جریان
• امکان ریست کردن به صورت دستی و اتوماتیک
• مقرون به صرفه

 تست بی متال

تست بی متال در سه حالت سرد، گرم و دوفاز انجام می‌شود:

• سرد: در این روش دو برابر جریان نامی بی متال تزریق شده و زمان عملکرد اندازه‌گیری می‌شود.
• گرم: در روش گرم که پس از روش سرد انجام می‌شود، ۶ برابر جریان نامی بیمتال تزریق شده و اندازه‌گیری می‌شود.
• دوفاز: یکی از فازها را در مدار بالا قطع می‌کنند و مدار با دوفاز بسته می‌شود. پس از اندازه‌گیری، با دو حالت قبل مقایسه می‌شود.

خرید بی متال – قبل از خرید بیمتال نکات زیر را در نظر داشته باشید:

• محدوده جریان  ولتاژ کلاس قطع.  ولتاژ عایق . دمای محیط . نوع عملکرد (دستی یا خودکار)
